Allumer la lumière du couloir en entrant, puis l’éteindre depuis l’autre bout sans faire demi-tour : voilà le service rendu, chaque jour, par le circuit de vas et vient. Discret mais redoutablement efficace, ce système d’électricité domestique repose sur un principe de câblage aussi élégant que logique. Deux interrupteurs, reliés par des fils navettes, se partagent la commande d’un même point lumineux. Résultat : peu importe lequel actionne le premier, l’autre prend le relais sans accroc. Ce montage, encadré par la norme NF C 15-100, est l’un des fondamentaux de toute installation électrique résidentielle. Comprendre son fonctionnement, c’est aussi s’ouvrir la porte à une pose autonome, à condition de respecter scrupuleusement les règles de sécurité électrique.
Ce qu’il faut retenir :
- Le vas et vient relie deux interrupteurs via deux fils navettes pour commander un seul point lumineux depuis deux endroits distincts.
- Le câblage électrique suit un ordre précis : phase sur la borne L du premier interrupteur, navettes sur les bornes 1 et 2, retour lampe sur la borne L du second.
- La norme NF C 15-100 limite à deux le nombre de prises commandées par interrupteur ou vas et vient dans une même pièce.
- Couper le courant au disjoncteur général est une règle absolue avant tout branchement.
Le fonctionnement du vas et vient décrypté
Un interrupteur classique se contente d’ouvrir ou de fermer un circuit. Le vas et vient, lui, redistribue le chemin emprunté par le courant entre deux trajets possibles. C’est cette capacité à rediriger l’électricité, plutôt que simplement l’interrompre, qui rend le système si polyvalent.
Concrètement, le premier interrupteur reçoit le fil de phase sur sa borne L, puis envoie deux fils navettes vers le second. Ces navettes constituent le lien nerveux du circuit : selon la position de chaque interrupteur, le courant emprunte l’une ou l’autre, fermant ou ouvrant le circuit d’éclairage. Le fil de neutre, lui, revient directement depuis le luminaire vers le tableau électrique.
Lire également : Comment enduire un mur en parpaing : guide complet des étapes et astuces
Le second interrupteur récupère les deux navettes sur ses bornes 1 et 2, et repart vers la lampe via sa borne L — appelée retour lampe ou phase coupée. La terre, quant à elle, doit impérativement être connectée au luminaire. Un détail que l’on oublie parfois, mais qui conditionne la conformité de l’installation.

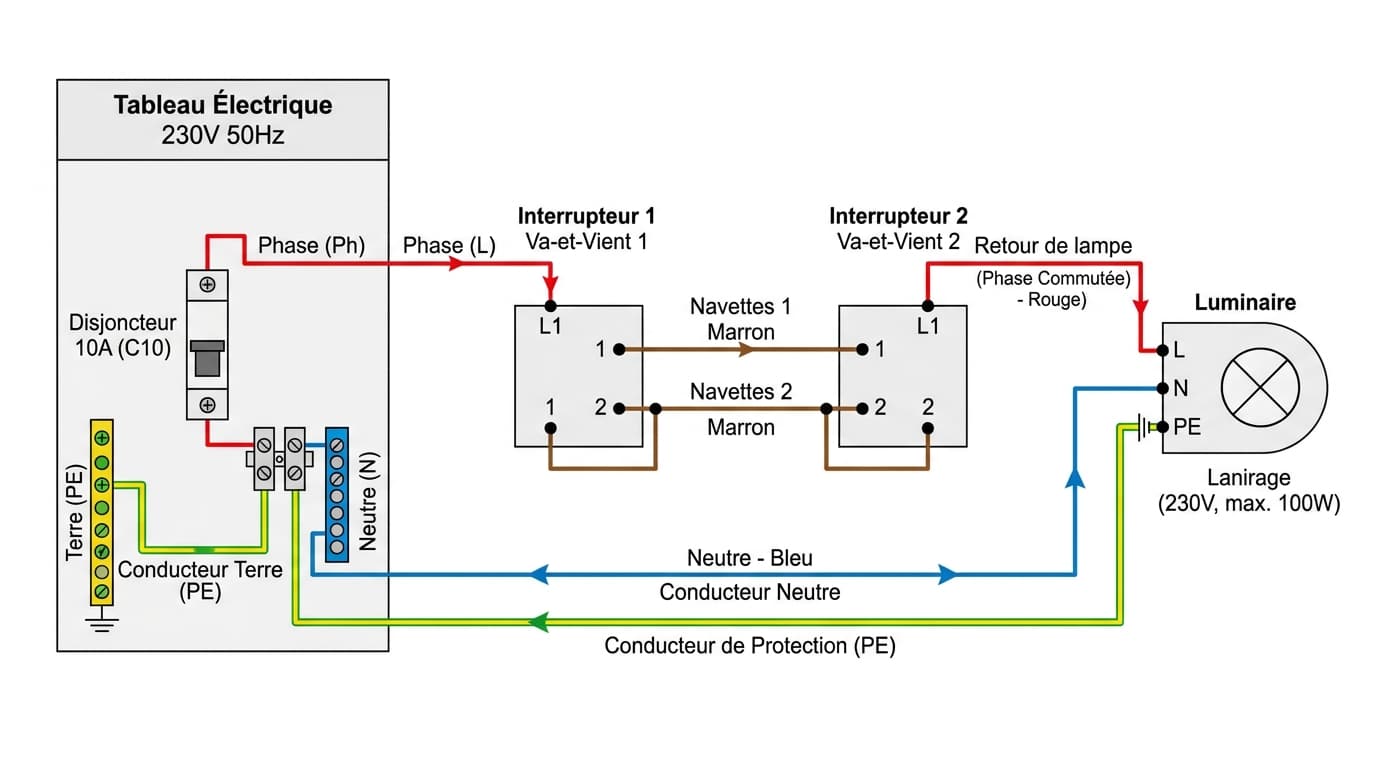

Le schéma électrique pas à pas
Avant de toucher le moindre fil, visualiser le schéma électrique est indispensable. Prenons l’exemple d’un couloir de 8 mètres : une entrée, une sortie, un luminaire au plafond. Le câble d’alimentation arrive dans la boîte d’encastrement du premier interrupteur. De là partent deux fils navettes vers la seconde boîte, en suivant la gaine existante ou une nouvelle saignée.
La borne L du premier interrupteur accueille le fil de phase (généralement rouge ou marron). Les bornes 1 et 2 reçoivent chacune un fil navette. Du côté du second interrupteur, le même principe s’inverse : les navettes entrent sur les bornes 1 et 2, et la borne L ressort vers le luminaire. Ce fil de retour lampe alimente directement l’ampoule.
Un point souvent source de confusion : la position physique des interrupteurs n’a aucune incidence sur le sens du câblage. Peu importe que l’un soit en haut et l’autre en bas d’un escalier, la logique de connexion interrupteur reste identique des deux côtés.
A lire aussi : Le parquet direct usine : des produits de qualité à prix compétitifs
Le matériel électrique nécessaire
Pas besoin d’un outillage de professionnel pour mener à bien ce type d’installation. Le matériel électrique requis reste accessible et peu coûteux. Voici ce qu’il faut rassembler avant de commencer :
- 2 interrupteurs vas et vient (ex. gamme Céliane de Legrand, 10A)
- 2 boîtes d’encastrement 1 poste, profondeur 40 mm
- Des fils électriques de section 1,5 mm² (phase, navettes, neutre, terre)
- Une pince coupante
- Une pince à dénuder
- Un tournevis plat
- Les plaques de finition assorties
Le choix des interrupteurs mérite attention. Des modèles comme le Plexo de Legrand conviennent aux environnements humides ou extérieurs grâce à leur indice de protection élevé. Pour une installation intérieure standard, les gammes décoratives offrent un large éventail de finitions, de l’anthracite au blanc satiné.
À noter : la norme NF C 15-100 autorise uniquement deux prises de courant commandées par interrupteur ou vas et vient dans une même pièce. Au-delà, un contacteur ou un télérupteur devient obligatoire — une distinction que beaucoup ignorent et qui peut générer des non-conformités lors d’un diagnostic immobilier.
L’installation électrique étape par étape
La première règle est non négociable : couper le courant au disjoncteur général avant toute intervention. Vérifier l’absence de tension avec un testeur de phase évite bien des mauvaises surprises. La sécurité électrique n’est pas une option, c’est le point de départ.
Étape 1 — Câblage du premier interrupteur : brancher le fil de phase sur la borne L, puis glisser les deux fils navettes sur les bornes 1 et 2. Les fils sont dénudés sur environ 8 à 10 mm pour une prise en charge optimale dans les bornes à vis ou à ressort.

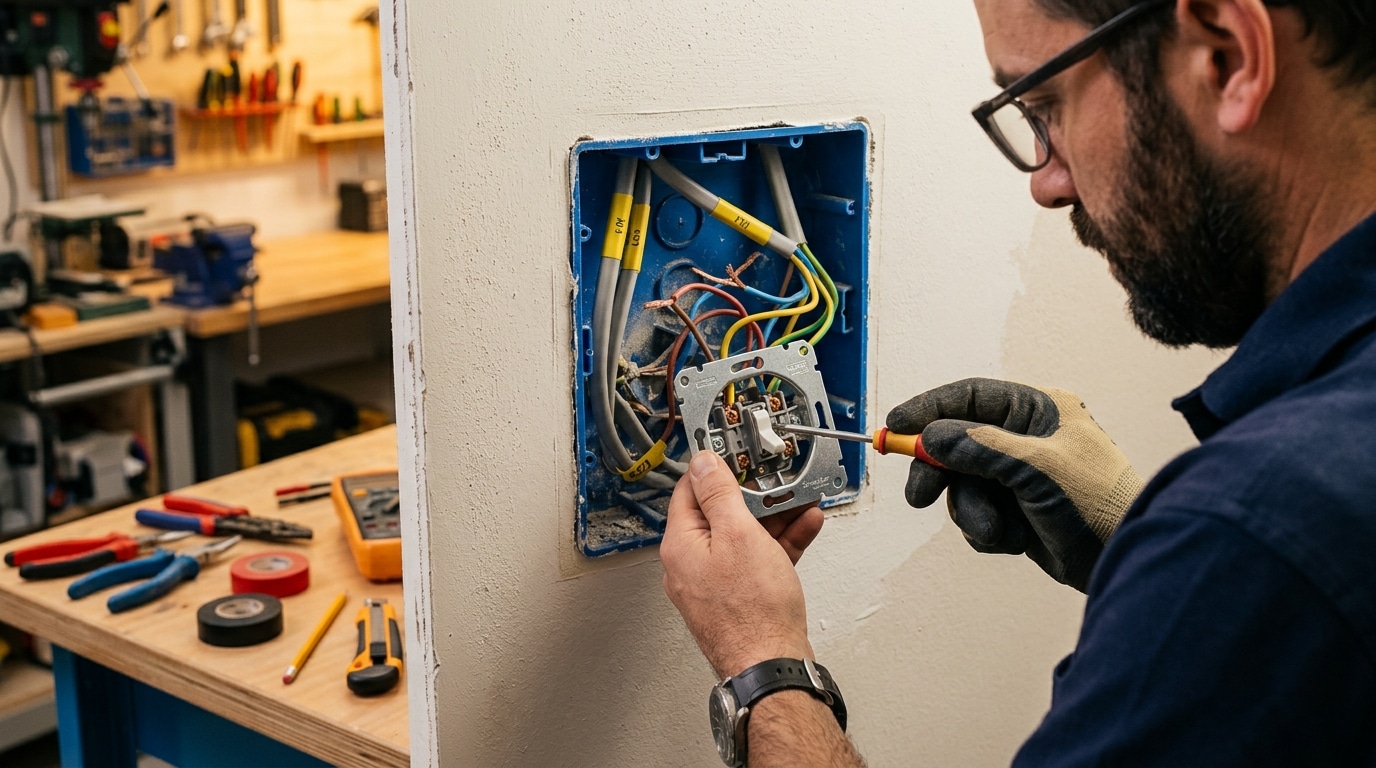

Étape 2 — Montage et fixation : ranger les fils proprement dans la boîte d’encastrement, fixer l’interrupteur par vissage latéral ou via les griffes d’écartement, puis clipser la plaque de finition. Répéter exactement les mêmes gestes pour le second interrupteur, en raccordant cette fois les navettes sur les bornes 1 et 2, et le retour lampe sur la borne L.
Étape 3 — Vérification du circuit : une fois le courant rétabli, actionner chaque interrupteur alternativement. Si la lampe s’allume depuis l’un et s’éteint depuis l’autre — et inversement —, l’installation est fonctionnelle. Une inversion des fils navettes ne crée pas de court-circuit, mais peut perturber la logique d’allumage : dans ce cas, permuter les deux fils sur l’une des bornes corrige immédiatement le comportement.
Les variantes du circuit vas et vient
Le double interrupteur va et vient permet de commander deux circuits d’éclairage distincts depuis deux endroits différents, en un encombrement réduit à un seul boîtier. Pratique dans les pièces de vie où l’éclairage est segmenté : spot d’ambiance d’un côté, plafonnier de l’autre.
Le vas et vient avec voyant lumineux, lui, intègre une petite LED qui signale l’état du circuit — allumé ou éteint — même de nuit. Utile dans un couloir sombre ou pour repérer rapidement un interrupteur sans tâtonner. Ce type de modèle se branche de la même façon qu’un vas et vient standard, avec une borne supplémentaire dédiée au témoin.
Autre alternative de plus en plus répandue : l’interrupteur sans fil, basé sur la technologie radio. Il permet de créer un vas et vient sans tirer le moindre câble supplémentaire — une solution idéale en rénovation, lorsque rouvrir les murs est hors de question. Ces dispositifs connectés s’associent à un module récepteur placé dans le boîtier existant, et s’intègrent parfaitement aux écosystèmes domotiques actuels.
