Chauffer son eau chaude sanitaire au meilleur prix : c’est précisément la promesse du contacteur jour nuit, cet équipement discret mais redoutablement efficace que l’on installe dans le tableau électrique. Aussi appelé contacteur heures pleines / heures creuses (HP/HC), ce module pilote automatiquement certains appareils — le chauffe-eau en tête — pour les faire fonctionner uniquement pendant les plages tarifaires avantageuses. Un principe simple, mais dont le branchement électrique réclame méthode et rigueur. Pas de quoi inquiéter pour autant : en suivant les étapes dans l’ordre, l’opération reste accessible à un bricoleur averti.
Ce qu’il faut retenir :
- Le contacteur jour nuit s’installe sur le rail DIN du tableau électrique, à proximité du disjoncteur dédié au chauffe-eau.
- Un abonnement double tarif (HP/HC) est indispensable pour tirer profit du dispositif.
- Le câblage implique sept étapes, de la mise hors tension au raccordement des bornes A1/A2 de la bobine.
- En l’absence de signal pilote depuis le compteur, une horloge programmable prend le relais.
Comprendre le rôle du contacteur jour nuit avant d’intervenir
Le contacteur jour nuit agit comme un interrupteur télécommandé : il ouvre ou ferme le circuit électrique alimentant un appareil selon un signal extérieur. Ce signal provient soit du compteur — les anciens modèles disposent d’un relais pilote (sortie contact sec) —, soit d’un interrupteur horaire programmable qui reproduit les plages tarifaires du fournisseur.
Le compteur Linky, déployé massivement par Enedis sur le territoire français, intègre des contacts C1-C2 qui transmettent ce signal de commande. Il convient de consulter la documentation technique du compteur et de toujours couper l’alimentation avant toute manipulation sur ces bornes.
A voir aussi : Panneau solaire : 5 conseils pour une installation performante
Sans abonnement double tarif souscrit auprès de son fournisseur, l’ensemble du dispositif perd son intérêt économique. C’est le prérequis absolu de toute installation contacteur.
Préparer le matériel et sécuriser l’installation
Avant de toucher quoi que ce soit, la sécurité électrique passe en premier. Le disjoncteur général doit être coupé, puis le capot du coffret retiré. Un vérificateur d’absence de tension (VAT) permet de s’assurer que l’installation est bien hors tension, notamment aux bornes des interrupteurs différentiels.
Pour un chauffe-eau monophasé standard, la norme NF C 15-100 prescrit un disjoncteur dédié de 20 A et une section de câble de 2,5 mm². La longueur du câble entre le tableau et l’appareil influe sur ce choix : mieux vaut vérifier les recommandations du fabricant.

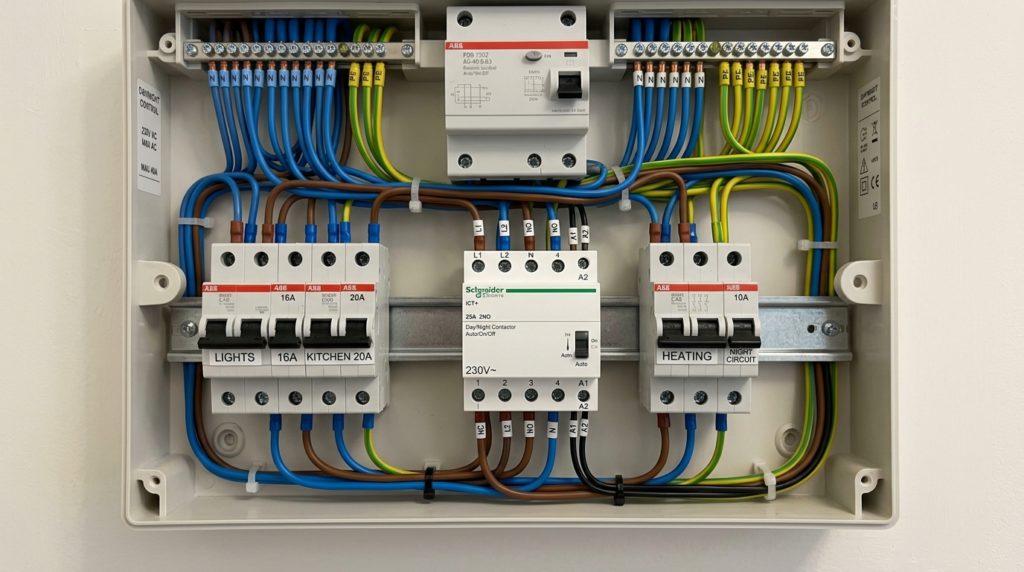

Le contacteur HP/HC trouve sa place sur le rail DIN, en fin de rangée, après un disjoncteur de protection de 2 A dédié à la commande. Cette logique d’implantation facilite les raccordements et s’inscrit dans les règles d’organisation d’un tableau électrique bien structuré — à l’image des exigences que l’on retrouve pour un montage de va-et-vient où chaque borne a une fonction précise.
A lire également : Faire installer ses menuiseries par un artisan menuisier
Les sept étapes du branchement d’un contacteur jour nuit
Une fois le matériel en place et l’installation hors tension, le câblage peut démarrer. Chaque étape s’enchaîne logiquement et conditionne la suivante.
- Étape 1 – Mise hors tension : couper le disjoncteur général, dévisser le capot, vérifier l’absence de tension au VAT.
- Étape 2 – Pose des modules : retirer le peigne horizontal de la rangée, placer le disjoncteur de protection (2 A) puis le contacteur HP/HC en fin de rangée. Reconnecter le peigne sur l’ensemble des disjoncteurs, pas sur le contacteur.
- Étape 3 – Raccordement de l’appareil : déconnecter les fils (phase et neutre) du disjoncteur du circuit chauffe-eau et les rebrancher sur les bornes 2 et 4 du contacteur (côté sortie).
- Étape 4 – Alimentation du contacteur depuis le disjoncteur : relier la borne 1 (neutre, fil bleu) et la borne 3 (phase, fil rouge) du contacteur aux bornes correspondantes du disjoncteur divisionnaire. Faire cheminer les fils à l’arrière du rail DIN.

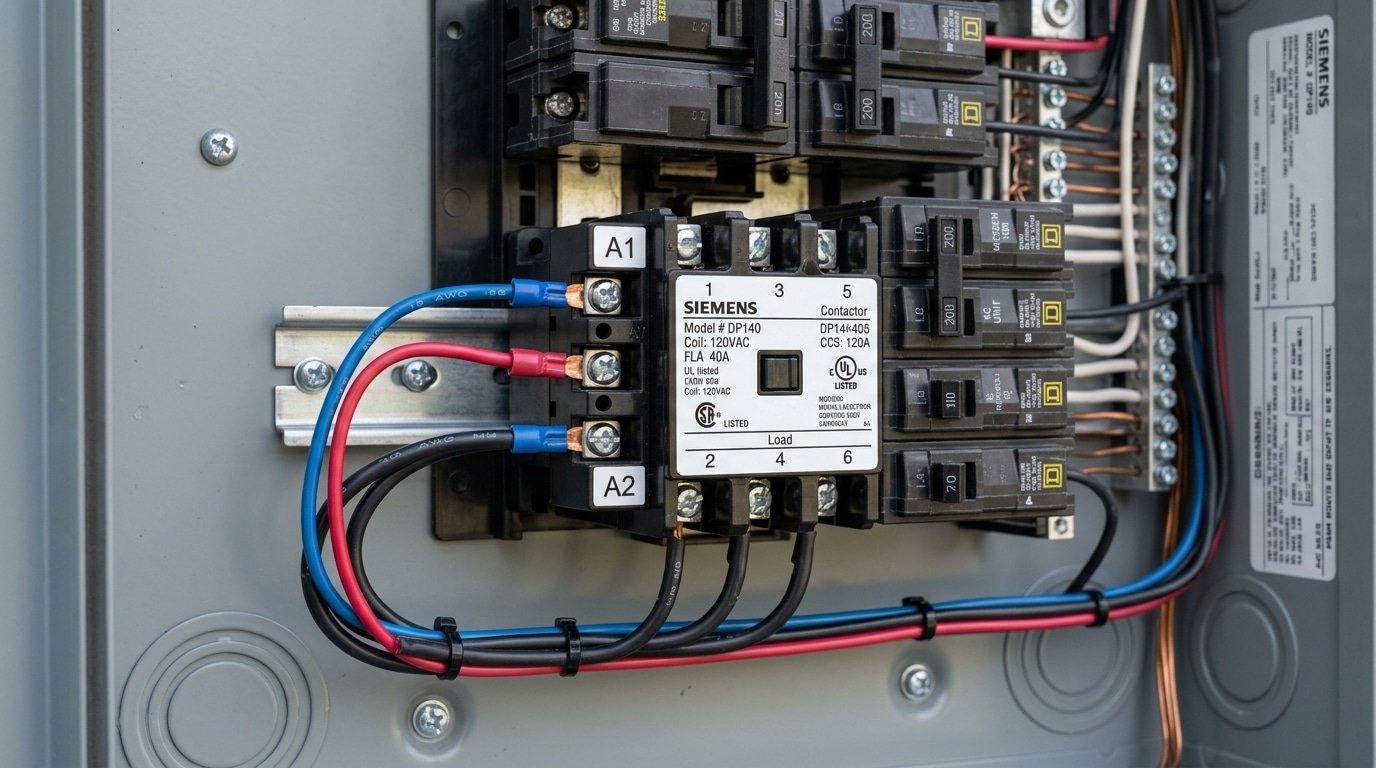

- Étape 5 – Alimentation de la bobine : connecter un fil bleu (neutre) entre le disjoncteur de protection et la borne A1 ou A2 du contacteur. Ces deux bornes sont interchangeables, elles ne sont pas polarisées.
- Étape 6 – Raccordement du signal HP/HC : brancher l’un des fils de contact du compteur sur la borne de phase du disjoncteur de protection, l’autre fil sur la borne A1 ou A2 restante du contacteur.
- Étape 7 – Mise en service : relever le disjoncteur de protection, sélectionner le mode AUTO sur le contacteur, refermer le capot, puis relever le disjoncteur général.
Si le chauffe-eau ne redémarre pas après cette séquence, les causes les plus fréquentes sont : absence du signal pilote depuis le compteur, disjoncteur déclenché, mauvais raccordement ou contacteur défectueux. Un contrôle méthodique de chaque point suffit généralement à identifier le problème.
Branchement alternatif : quand le compteur ne fournit pas de signal pilote
Certains compteurs anciens ou configurations particulières ne permettent pas de raccorder directement les fils de contact. La solution : une horloge programmable installée sur le rail DIN, qui reproduit fidèlement les plages HP/HC du fournisseur. Ce réglage contacteur alternatif remplace les étapes 5 et 6 décrites précédemment.
Le câblage se déroule ainsi : alimenter l’horloge avec deux fils de 1,5 mm² (neutre et phase) depuis le disjoncteur de protection ; raccorder le neutre de ce disjoncteur à la borne A2 du contacteur ; relier la phase au commun du contact de l’horloge ; brancher enfin la borne A1 du contacteur à la sortie du contact de l’horloge.
Cette variante convient également aux logements équipés de panneaux solaires ou d’autres sources d’énergie renouvelable, où l’on souhaite décaler la consommation du chauffe-eau selon une plage horaire personnalisée plutôt que celle du distributeur réseau.
Quand faire appel à un électricien professionnel
L’opération reste accessible à un bricoleur méthodique, mais certaines situations justifient de confier le travail à un professionnel certifié Qualifelec ou titulaire de l’habilitation électrique. C’est notamment le cas lorsque le tableau électrique est vétuste, que le câblage existant ne respecte pas la norme NF C 15-100, ou que la configuration triphasée entre en jeu — le branchement électrique d’un contacteur triphasé mobilise six bornes de puissance au lieu de quatre, ce qui complexifie sensiblement le schéma.
Un professionnel saura aussi conseiller sur le bon calibrage du disjoncteur selon la puissance réelle de l’appareil, évitant ainsi les déclenchements intempestifs ou, pire, les risques thermiques. Pour tout doute sur le circuit électrique existant, consulter un expert reste la décision la plus raisonnable — et la plus sûre. Ce principe vaut d’ailleurs pour tout travail sur un tableau, qu’il s’agisse de modifier une protection ou de revoir un câblage existant.
